Đinh Chống Cắt Sàn Deck: Cấu Tạo, Công Dụng Và Quy Trình Thi Công

Đinh chống cắt sàn deck là chi tiết liên kết quan trọng trong hệ thống sàn liên hợp thép – bê tông, được hàn trực tiếp lên dầm thép trước khi đổ bê tông. Sản phẩm có nhiệm vụ truyền lực cắt, hạn chế chuyển vị tương đối và giúp dầm thép với bản bê tông cùng tham gia chịu lực.

Để liên kết đạt hiệu quả, việc lựa chọn đinh chống cắt sàn deck cần dựa trên đường kính, chiều dài, vật liệu, khả năng chịu lực và yêu cầu bố trí theo thiết kế. Cơ Khí Bảo Kim cung cấp các sản phẩm cơ khí và chi tiết liên kết đáp ứng nhiều yêu cầu trong xây dựng và kết cấu thép.

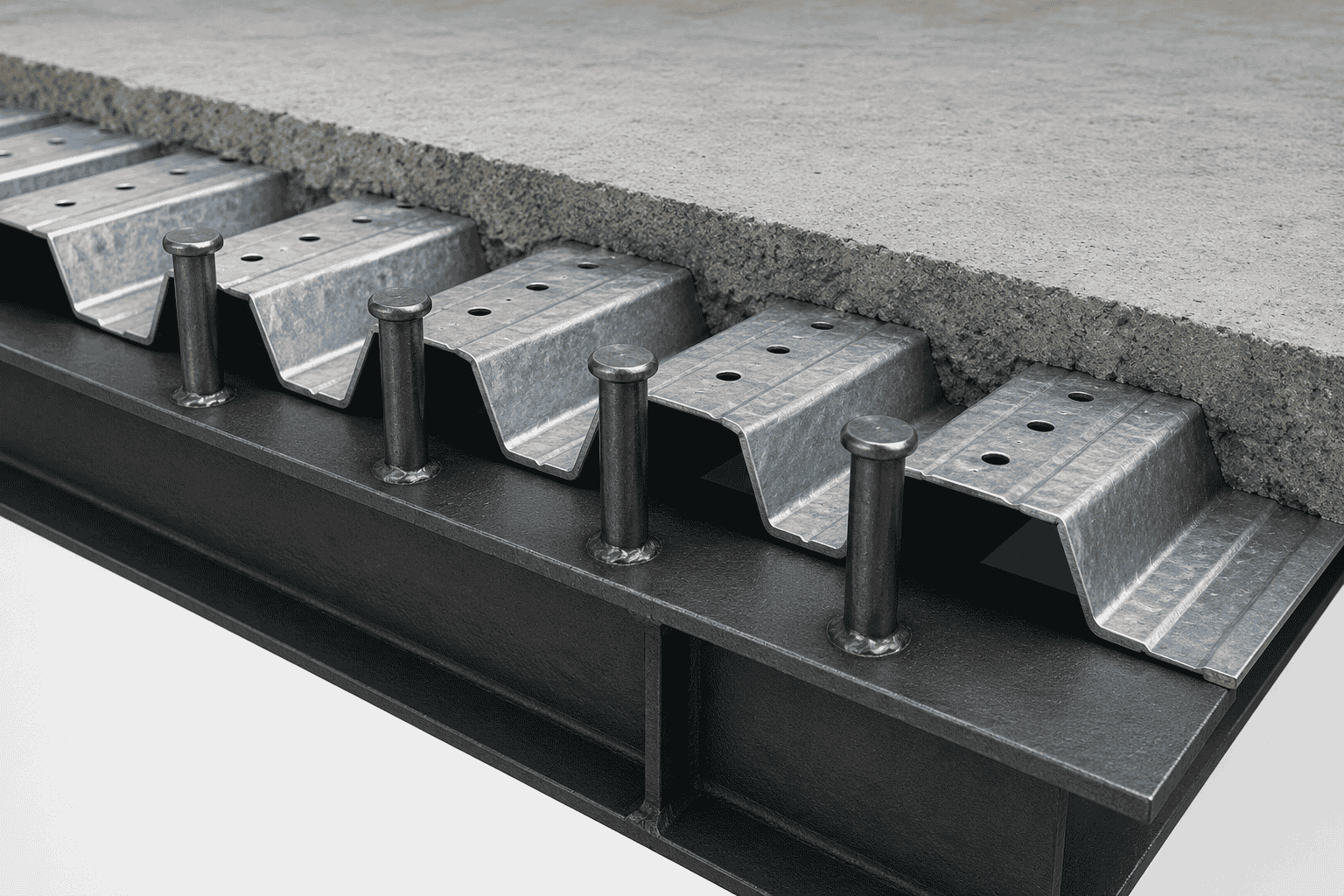

Đinh chống cắt sàn deck là gì?

Đinh chống cắt sàn deck là chi tiết liên kết được hàn trực tiếp lên dầm thép trong hệ thống sàn deck liên hợp thép – bê tông. Sau khi đổ bê tông, đinh nằm trong lớp bê tông và tạo thành liên kết cơ học giữa bản bê tông với dầm thép.

Khác với các chi tiết liên kết sử dụng bu lông hoặc vít, đinh chống cắt sàn deck được cố định bằng phương pháp hàn stud. Nhờ đó, quá trình thi công có thể thực hiện nhanh trên số lượng lớn vị trí, phù hợp với các công trình sử dụng kết cấu thép.

Đinh không chỉ có nhiệm vụ cố định đơn thuần mà còn tham gia truyền lực cắt giữa bê tông và thép, hạn chế chuyển vị tương đối giữa hai vật liệu.

Cấu tạo của đinh chống cắt sàn deck

Đinh chống cắt sàn deck là chi tiết liên kết được thiết kế để làm việc giữa dầm thép và bản bê tông trong hệ sàn liên hợp. Cấu tạo của đinh tương đối đơn giản nhưng mỗi bộ phận đều có vai trò nhất định trong quá trình truyền lực.

• Thân đinh: Có dạng trụ tròn đặc, được đặt xuyên vào lớp bê tông sau khi thi công. Đây là bộ phận chịu tác động của lực cắt và lực uốn cục bộ, đồng thời truyền lực giữa bê tông và thép. Đường kính và chiều dài thân đinh cần được lựa chọn theo yêu cầu tính toán kết cấu.

• Đầu đinh: Thường có dạng đầu tròn hoặc dạng nút, đường kính lớn hơn thân đinh. Bộ phận này tạo khả năng neo cơ học trong bê tông, giúp hạn chế hiện tượng đinh bị kéo tuột hoặc chuyển vị khi sàn chịu tải.

• Chân đinh: Là phần tiếp xúc trực tiếp với bề mặt dầm thép và là vị trí hình thành mối hàn. Chân đinh cần có hình dạng và vật liệu phù hợp để đảm bảo khả năng hàn và độ bám chắc với thép nền.

• Vòng gốm: Được đặt quanh chân đinh trong quá trình hàn stud. Vòng gốm giúp định hướng hồ quang, giữ kim loại nóng chảy và hạn chế kim loại bắn ra ngoài, đồng thời hỗ trợ tạo hình mối hàn đồng đều quanh chân đinh.

• Mối hàn: Đây là phần liên kết trực tiếp giữa đinh và dầm thép. Chất lượng mối hàn ảnh hưởng lớn đến khả năng truyền lực của toàn bộ liên kết. Mối hàn cần đảm bảo độ liên tục, hình dạng phù hợp và không xuất hiện các khuyết tật nghiêm trọng.

Công dụng của đinh chống cắt trong sàn deck

Tạo liên kết giữa thép và bê tông

Công dụng quan trọng nhất của đinh chống cắt sàn deck là tạo liên kết cơ học giữa dầm thép và bản bê tông. Khi bê tông đông cứng, đinh hoạt động như phần tử neo nằm trong bê tông.

Truyền lực cắt

Khi sàn chịu tải, giữa dầm thép và bản bê tông có thể xuất hiện xu hướng trượt tương đối. Đinh chống cắt giúp truyền lực cắt và hạn chế chuyển vị này.

Tăng hiệu quả làm việc của sàn liên hợp

Nhờ liên kết bằng đinh, dầm thép và bản bê tông có thể cùng tham gia chịu lực, giúp khai thác tốt hơn khả năng chịu lực của hệ kết cấu liên hợp.

Nguyên lý làm việc của đinh chống cắt sàn deck

Sau khi đinh chống cắt sàn deck được hàn trực tiếp lên dầm thép, sàn deck được lắp đặt và bê tông được đổ phủ lên trên. Khi bê tông đông cứng, phần thân và đầu đinh nằm trong bê tông, tạo thành liên kết cơ học giữa dầm thép và bản bê tông.

Khi sàn chịu tải, bản bê tông và dầm thép có xu hướng chuyển vị tương đối theo phương dọc dầm. Lúc này, đinh chống cắt chịu tác động của lực cắt, truyền lực từ bê tông xuống dầm thép và ngược lại. Phần thân đinh làm việc cùng bê tông xung quanh, trong khi đầu đinh tạo hiệu ứng neo, giúp hạn chế hiện tượng trượt giữa hai vật liệu.

Về cơ bản, quá trình truyền lực có thể hiểu theo trình tự:

• Tải trọng tác động lên bản sàn → phát sinh lực trong lớp bê tông.

• Bê tông có xu hướng trượt so với dầm thép → lực cắt tác động lên đinh.

• Đinh chống cắt tiếp nhận và truyền lực giữa bê tông với dầm thép.

• Đầu đinh và thân đinh tương tác với bê tông → hạn chế chuyển vị tương đối.

• Dầm thép và bản bê tông cùng tham gia chịu lực, hình thành cơ chế làm việc của kết cấu sàn liên hợp.

Khả năng làm việc của liên kết phụ thuộc vào nhiều yếu tố như đường kính và chiều dài đinh, chiều cao đầu đinh, cường độ bê tông, đặc tính của thép nền, chất lượng mối hàn, số lượng và khoảng cách bố trí đinh. Vì vậy, việc lựa chọn và bố trí đinh chống cắt sàn deck cần tuân thủ tính toán kết cấu và hồ sơ thiết kế.

Các loại đinh chống cắt sàn deck phổ biến

Đinh chống cắt đầu tròn

Đinh chống cắt đầu tròn có phần đầu được thiết kế lớn hơn thân đinh, tạo diện tích neo lớn trong bê tông. Khi sàn chịu tải, đầu đinh giúp tăng khả năng chống tuột và hỗ trợ truyền lực giữa bê tông với dầm thép. Đây là dạng thường được sử dụng trong sàn deck và kết cấu liên hợp thép – bê tông.

Đinh hàn stud

Đinh hàn stud là loại đinh được thiết kế để hàn trực tiếp lên thép nền bằng thiết bị hàn stud chuyên dụng. Phương pháp này tạo liên kết nhanh, phù hợp với các công trình cần thi công số lượng lớn đinh chống cắt trên hệ dầm thép.

Trong quá trình hàn, cần kiểm soát dòng điện, thời gian hàn, vị trí và độ vuông góc của đinh để đảm bảo chất lượng mối liên kết.

Đinh chống cắt theo kích thước thiết kế

Tùy vào tải trọng, chiều dày bản bê tông, loại dầm thép và yêu cầu tính toán, đinh có thể được lựa chọn với đường kính và chiều dài khác nhau.

Việc thay đổi kích thước đinh cần được xem xét dựa trên tính toán kết cấu và hồ sơ thiết kế. Không nên tự ý thay đổi đường kính, chiều dài hoặc số lượng đinh chỉ vì sản phẩm có kích thước gần tương đương.

Tiêu chuẩn và thông số kỹ thuật của đinh chống cắt sàn deck

Khi lựa chọn đinh chống cắt sàn deck, không nên chỉ quan tâm đến kích thước mà cần kiểm tra đồng thời vật liệu, cơ tính, khả năng hàn và khả năng chịu lực. Các thông số phải phù hợp với tính toán kết cấu và hồ sơ kỹ thuật của công trình.

Các thông số kỹ thuật cần kiểm tra

• Đường kính thân đinh: Ảnh hưởng đến khả năng chịu cắt và khả năng truyền lực của liên kết. Đường kính cần được lựa chọn theo yêu cầu thiết kế.

• Chiều dài đinh: Quyết định phần đinh nằm trong bê tông và ảnh hưởng đến khả năng neo giữ. Cần đảm bảo chiều dài phù hợp với chiều dày lớp bê tông và cấu tạo sàn.

• Đường kính đầu đinh: Phần đầu lớn hơn thân giúp tạo neo cơ học trong bê tông, hạn chế hiện tượng đinh bị tuột khi kết cấu chịu tải.

• Vật liệu sản xuất: Đinh cần sử dụng vật liệu có cơ tính phù hợp và khả năng hàn tốt, đảm bảo làm việc ổn định trong điều kiện thiết kế.

• Cường độ và cơ tính: Cần kiểm tra các chỉ tiêu như cường độ kéo, giới hạn chảy và độ dẻo theo yêu cầu của tiêu chuẩn hoặc hồ sơ kỹ thuật.

• Dung sai kích thước: Kiểm soát sai lệch về đường kính, chiều dài và hình dạng nhằm đảm bảo sản phẩm đồng đều khi thi công hàng loạt.

• Khả năng hàn: Đinh phải tương thích với phương pháp và thiết bị hàn stud, đồng thời tạo được mối hàn ổn định với thép nền.

• Khả năng chịu lực: Cần đánh giá khả năng chịu cắt, chịu kéo và neo giữ trong bê tông theo điều kiện làm việc thực tế của kết cấu.

Tiêu chuẩn áp dụng

Tùy thuộc vào loại công trình và yêu cầu thiết kế, đinh chống cắt sàn deck có thể được sản xuất, kiểm tra và nghiệm thu theo các hệ tiêu chuẩn như ASTM, AWS, EN hoặc tiêu chuẩn kỹ thuật cụ thể được quy định trong hồ sơ thiết kế.

Không nên tự ý thay đổi kích thước, vật liệu hoặc cấp cơ tính của đinh khi chưa có sự kiểm tra và chấp thuận của đơn vị thiết kế, bởi những thay đổi này có thể ảnh hưởng trực tiếp đến khả năng truyền lực của hệ sàn liên hợp.

Cách bố trí đinh chống cắt sàn deck

Việc bố trí đinh chống cắt sàn deck phải dựa trên tính toán kết cấu và bản vẽ được phê duyệt. Một số yếu tố cần kiểm soát gồm:

• Số lượng đinh trên mỗi dầm.

• Khoảng cách giữa các đinh.

• Khoảng cách từ đinh đến mép dầm.

• Vị trí đinh so với sóng sàn deck.

• Chiều dài phần đinh nằm trong bê tông.

• Hướng và độ vuông góc của đinh với dầm thép.

Đặc biệt, vị trí hàn cần được kiểm tra để tránh tình trạng đinh đặt lệch, hàn không đúng vị trí hoặc khoảng cách không đồng đều, ảnh hưởng đến khả năng truyền lực của hệ liên kết.

Quy trình thi công đinh chống cắt sàn deck

Thi công đinh chống cắt sàn deck cần kiểm soát từ bề mặt thép, vị trí lắp đặt đến thông số hàn và chất lượng mối hàn. Quy trình cơ bản gồm:

Bước 1: Kiểm tra và làm sạch dầm thép

• Kiểm tra kích thước, vị trí và tình trạng dầm thép trước khi thi công.

• Làm sạch khu vực hàn, loại bỏ dầu mỡ, bụi bẩn, gỉ sét, sơn và tạp chất có thể ảnh hưởng đến quá trình tạo hồ quang.

• Đảm bảo bề mặt thép khô và đủ sạch trước khi hàn.

Bước 2: Xác định vị trí đinh

• Căn cứ vào bản vẽ kết cấu để xác định chính xác vị trí từng đinh.

• Đánh dấu khoảng cách giữa các đinh, khoảng cách đến mép dầm và số lượng đinh trên từng đoạn dầm.

• Kiểm tra vị trí đinh có phù hợp với sóng sàn deck và cấu tạo thực tế hay không.

Bước 3: Chuẩn bị thiết bị và vật tư

• Kiểm tra máy hàn stud, súng hàn, dây dẫn, nguồn điện và vòng gốm trước khi thi công.

• Đinh phải đúng chủng loại, đường kính và chiều dài theo thiết kế.

• Kiểm tra thiết bị hàn hoạt động ổn định và lựa chọn thông số hàn phù hợp với loại đinh và thép nền.

Bước 4: Đặt đinh và tiến hành hàn

• Đặt đinh chống cắt vuông góc với bề mặt dầm thép tại vị trí đã đánh dấu.

• Lắp vòng gốm quanh chân đinh nếu phương pháp hàn yêu cầu.

• Thiết lập dòng điện, thời gian hàn và hành trình hàn theo hướng dẫn kỹ thuật của thiết bị và yêu cầu dự án.

• Tiến hành hàn, đảm bảo đinh được giữ ổn định trong suốt quá trình tạo mối hàn.

Bước 5: Kiểm tra sau khi hàn

Sau khi hàn, cần kiểm tra:

• Độ thẳng và vị trí của đinh.

• Hình dạng và độ đồng đều của mối hàn.

• Tình trạng thiếu kim loại, cháy không đều hoặc khuyết tật mối hàn.

• Các đinh bị nghiêng, lệch vị trí hoặc có mối hàn không đạt yêu cầu cần được xử lý theo quy trình kỹ thuật.

Đối với công trình quan trọng, có thể thực hiện thêm các phép kiểm tra hoặc thử nghiệm theo hồ sơ thiết kế và tiêu chuẩn áp dụng.

Bước 6: Lắp đặt sàn deck và đổ bê tông

• Sau khi hệ thống đinh chống cắt và mối hàn đạt yêu cầu nghiệm thu, tiến hành các công đoạn tiếp theo của hệ sàn deck.

• Trong quá trình lắp đặt và đổ bê tông, cần tránh va chạm mạnh làm cong, nghiêng hoặc hư hỏng đinh.

• Kiểm soát chiều dày và chất lượng bê tông theo yêu cầu thiết kế, đảm bảo đinh được bao phủ và neo giữ đúng cấu tạo.

Thực hiện đúng quy trình giúp đảm bảo chất lượng mối hàn, khả năng truyền lực và độ ổn định của liên kết đinh chống cắt sàn deck trong quá trình sử dụng.

Những yếu tố ảnh hưởng đến chất lượng liên kết

Chất lượng liên kết của đinh chống cắt sàn deck phụ thuộc vào nhiều yếu tố từ vật liệu, thiết bị đến quá trình thi công. Các yếu tố quan trọng gồm:

• Chất lượng thép nền: Thép phải đáp ứng yêu cầu về chiều dày, vật liệu và khả năng hàn. Thép không phù hợp có thể làm giảm chất lượng liên kết.

• Tình trạng bề mặt trước khi hàn: Dầu mỡ, bụi bẩn, gỉ sét, sơn hoặc hơi ẩm tại vị trí hàn có thể ảnh hưởng đến quá trình tạo hồ quang và làm giảm chất lượng mối hàn.

• Thông số máy hàn stud: Dòng điện, thời gian hàn và hành trình của súng hàn cần được thiết lập phù hợp với kích thước đinh và thép nền.

• Chất lượng đinh: Đinh cần đảm bảo đúng kích thước, vật liệu, cơ tính và khả năng hàn theo yêu cầu thiết kế.

• Độ chính xác khi bố trí: Đinh phải được đặt đúng vị trí, đúng khoảng cách và vuông góc với dầm thép để đảm bảo khả năng truyền lực.

• Chất lượng mối hàn: Mối hàn cần có hình dạng đồng đều, liên tục và không xuất hiện các khuyết tật nghiêm trọng.

• Cường độ và chiều dày bê tông: Đây là yếu tố ảnh hưởng đến khả năng neo giữ và truyền lực của đinh trong hệ sàn liên hợp.

• Điều kiện thi công: Nhiệt độ, độ ẩm, nguồn điện và môi trường thi công đều có thể ảnh hưởng đến quá trình hàn và chất lượng liên kết.

Vì vậy, để đinh chống cắt sàn deck làm việc ổn định, cần kiểm soát đồng bộ từ vật liệu, bề mặt thép, thiết bị hàn, thao tác thi công đến công tác kiểm tra và nghiệm thu.

Lưu ý khi lựa chọn đinh chống cắt sàn deck

• Chọn đường kính và chiều dài đinh đúng thiết kế.

• Kiểm tra vật liệu và cơ tính trước khi sử dụng.

• Đảm bảo đinh phù hợp với thiết bị hàn stud.

• Kiểm tra chất lượng bề mặt thép nền.

• Không tự ý thay đổi số lượng hoặc khoảng cách bố trí đinh.

• Nên kiểm tra mối hàn thử trước khi thi công hàng loạt.

• Với công trình quan trọng, thực hiện kiểm tra và nghiệm thu theo tiêu chuẩn áp dụng.

FAQ về đinh chống cắt sàn deck

Đinh chống cắt sàn deck có tác dụng gì?

Trả lời: Đinh chống cắt sàn deck tạo liên kết giữa dầm thép và bản bê tông, giúp truyền lực cắt và hạn chế chuyển vị tương đối giữa hai vật liệu.

Đinh chống cắt sàn deck được hàn ở đâu?

Trả lời: Đinh thường được hàn trực tiếp lên dầm thép tại các vị trí được xác định theo bản vẽ kết cấu trước khi đổ bê tông.

Có thể tự chọn kích thước đinh không?

Trả lời: Không nên. Đường kính, chiều dài và số lượng đinh cần được xác định dựa trên tính toán kết cấu và yêu cầu của hồ sơ thiết kế.

Đinh chống cắt sàn deck có giống đinh hàn không?

Trả lời: Đinh chống cắt sàn deck thường thuộc nhóm đinh hàn stud, được cố định vào thép nền bằng phương pháp hàn hồ quang chuyên dụng.

Đinh chống cắt sàn deck giữ vai trò quan trọng trong việc tạo liên kết giữa dầm thép và bê tông, góp phần đảm bảo khả năng truyền lực và độ ổn định của hệ sàn liên hợp. Việc sử dụng đúng chủng loại, kích thước và thi công đúng kỹ thuật là yếu tố cần thiết để đảm bảo chất lượng công trình.

Nếu bạn đang cần lựa chọn đinh chống cắt sàn deck phù hợp với yêu cầu kỹ thuật, hãy liên hệ Cơ Khí Bảo Kim để được tư vấn sản phẩm và giải pháp liên kết phù hợp cho từng công trình.
